Elektrisüsteemi komplekt S

S-komplekt sobib hästi lihtsama lahendusega matkabussidele. Süsteem on pigem tagasihoidlik, kuid katab siiski väga hästi kõik baasvajadused.  Inverter suudab toota 700W pidevat võimsust, mis on piisav, et ära toita sülearvuti, kaamera, väikse käsiblenderi jms väiksemate tarbijate vajadused. 12V 180 Ah AGM akupank tagab ca 1100 Wh kasutatavat mahtu(eeldusel, et 11.8V juures katkestatakse tarbimine). Näitliku keskmise tarbimise* juures piisab sellest 1-2 päevaks, kui absoluutselt mitte ühtegi amprit laadimist ei toimu. Samuti on süsteemis 30A võimekusega sõidu aeg laadimine ning 35A kaldavoolu laadimine.  See tähendab, et pool tühja akupanga suudavad laadijad ca 3 tunniga täis laadida.

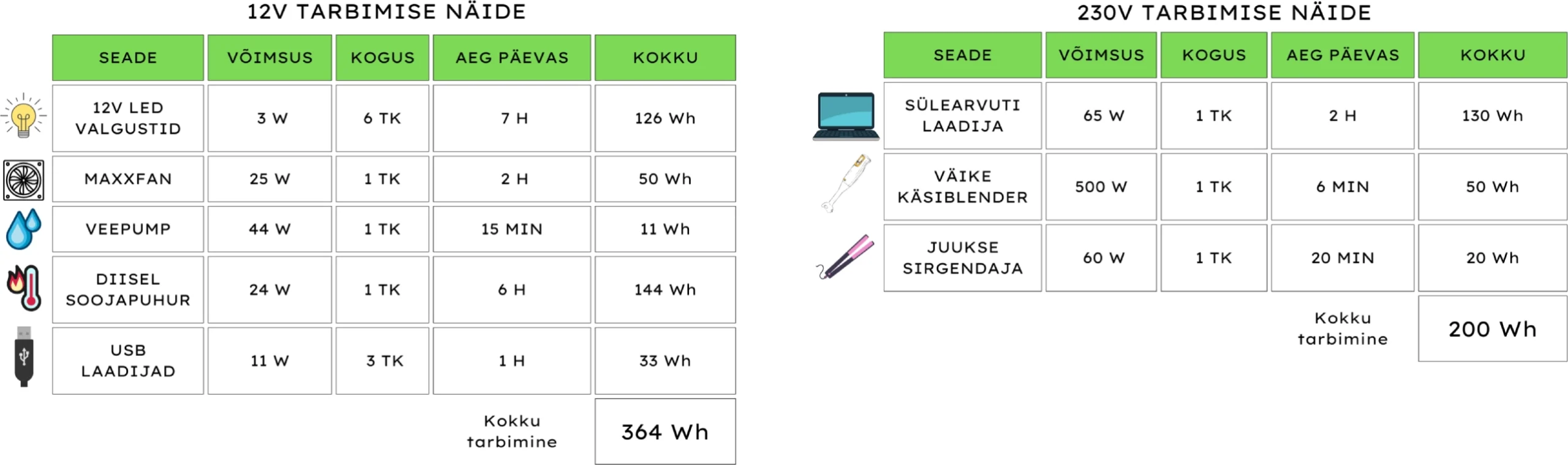

Näitlik keskmine tarbimine*

Kokku 564 Wh päevast tarbimist(külmik peaks olema gaasi pealt)

Süsteemi komponendid:

Süsteem on ülesse ehitatud kvaliteetsete ning väga tuntud Victroni toodete peale, millel on 5a garantii. Victroni seadmeid (v.a inverter) on võimalik äpist jälgida ning saada infot, mis süsteemis parasjagu toimub. Nt kui palju on tarbimist, laadimist, mitu tundi hetke tarbimise juures akud veel vastu peavad, jne. Kui soetada päikesepaneeli komplekt, siis saab äpist teada ka nende kohta vajaliku info, kui palju on hetkel tootlust, mis on olnud ajalooline tootlus jne. Süsteemis on Victron Multiplus inverter-laadija. Tegemist on kaks-ühes seadmega, mis suudab toota 230V voolu ning kaldavoolu ühendamisel laadida akusid 35A võimekusega. Samuti lülitab see seade kaldavoolu olemasolul automaatselt ringi matkaauto 230V pistikud kaldavoolule. Ehk siis, kui kaldavool/välipistik on ühendatud, on võimalik olenemata inverteri enda võimekusest saada pistikutest kätte 16A/3600W võimsust.

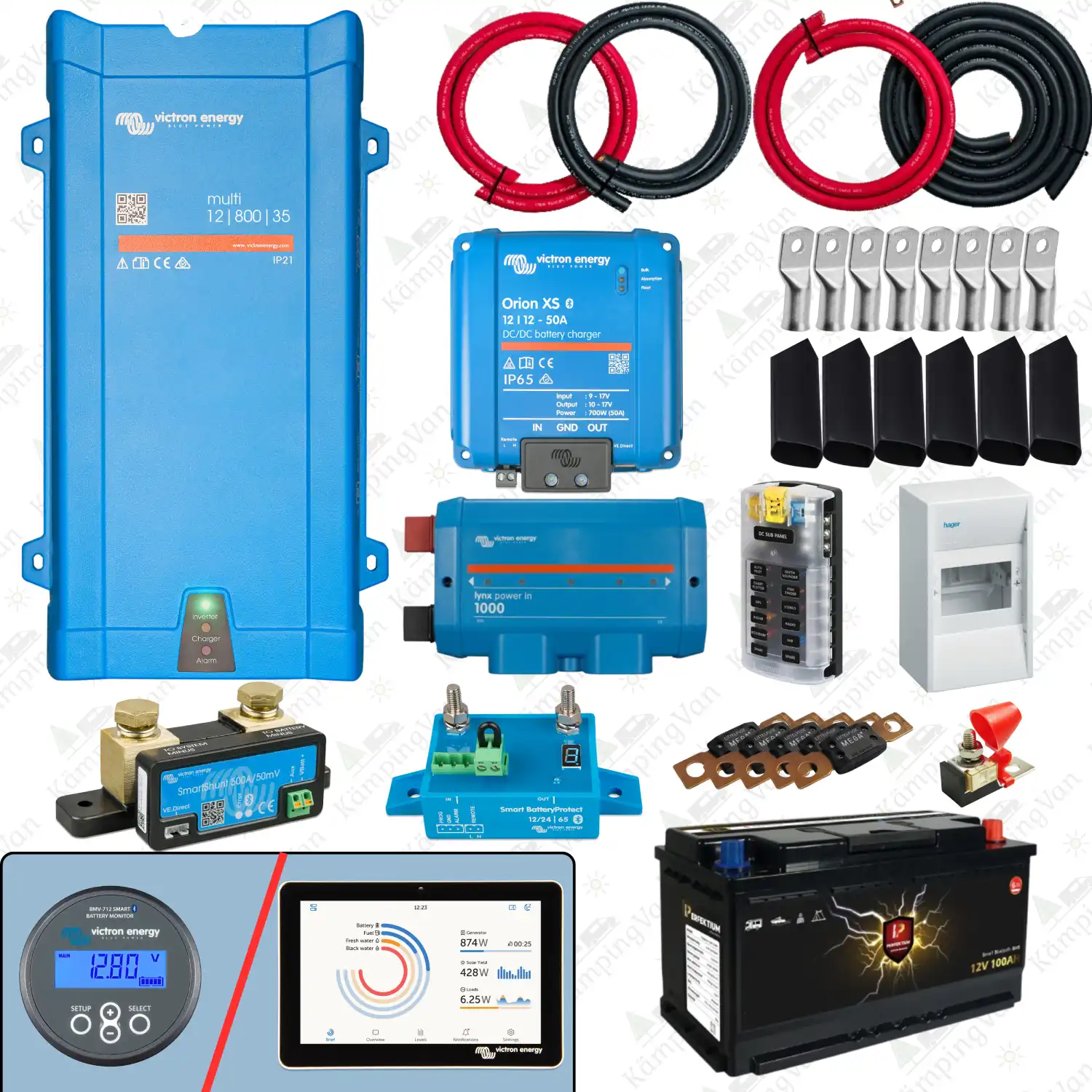

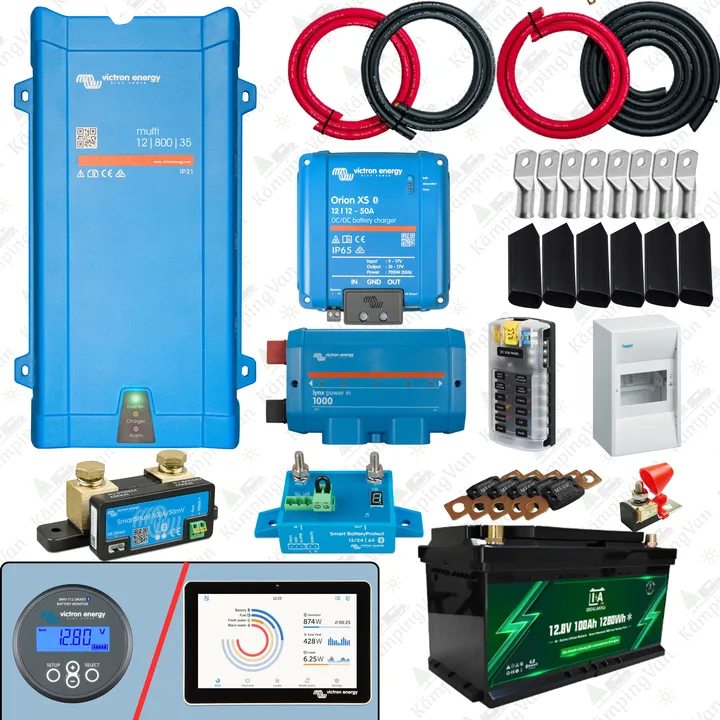

Süsteem koosneb:

• Victron Multiplus 12/800/35 inverter-laadija
• Victron Orion TR Smart 12-12/30 Non-isolated DC-DC sõiduaeg laadimise seade
• Victron Smartshunt 500A monitoorimine
• Victron Smart Battery Protect
• Victron Power-In
• 2x Victron 12V 90Ah Deep Cycle AGM akud
• Koostamiseks vajalik elektriskeem + põhjalik toodete nimekiri(mis komponent kuhu käib)
• KÕIK vajalikud tarvikud, mida süsteemi kokkupanemiseks vaja on(eraldi pakendatult), sh erinevad
  • • • kaablikingad – 36tk
      • mõõtu lõigatud termokahanevad – 44tk
      • juhtmeotsad ja otsahülsid – 95tk
      • kaablid – kokku 52m
      • GM, MEGA ja MRBF kaitsmed
      • 12V kaitsmekarp ning 230V kilp koos vajalike seadmetega
      • Poldid, mutrid, seibid jms

Süsteemi paigaldamiseks on tarvis mõningaid eritööriistu. Mitte täielik, kuid siiski abiks olev nimekiri:

• Kaablikinga press kuni 35mm2 kaablikingadele
• Juhtmeotsade presstangid
• Juhtme puhastustangid
• Lõiketangid
• Kuumaõhupuhur või gaasipõleti
• Padrunite komplekt
• Multimeeter
• Erinevad näpitsad, kruvikeerajad

Komplekti orienteeruv tarneaeg on 2 nädalat.
