Elektrisüsteemi komplekt XL

XL-komplekt sobib väga nõudlikule matkaauto omanikule, kellel on soov tipptaseme elektrisüsteemi järgi.  Inverter suudab toota 2400W pidevat võimsust, mis on piisav, et ära toita enamus tavakasutuse 230V seadmeid ning võimaldab ka kasutada neid samaaegselt liigset muret tundmata. 12V 400 Ah LiFePO4 akupank tagab ca 5400 Wh kasutatavat mahtu. Näitliku keskmise tarbimise* juures piisab sellest ca 3-4 päevaks, kui absoluutselt mitte ühtegi amprit laadimist ei toimu. Samuti on süsteemis 60A võimekusega sõidu aeg laadimine ning 120A kaldavoolu laadimine.  See tähendab, et tühja akupanga suudavad laadijad vastavalt ∼6,5 või ∼3 tunniga täis laadida.

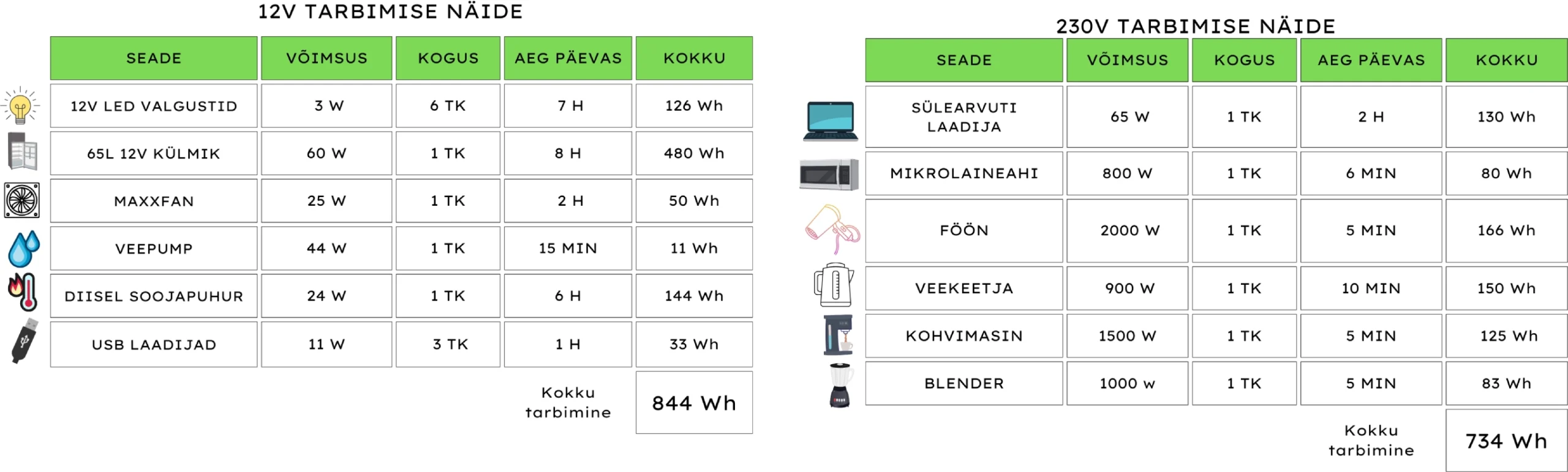

Näitlik keskmine tarbimine*

Kokku 1578 Wh päevast tarbimist(sh 12V kompressor külmik)

Süsteemi komponendid:

Süsteem on ülesse ehitatud kvaliteetsete ning väga tuntud Victroni toodete peale(v.a akud), millel on 5a garantii. Victroni seadmeid (inverter vaid koos Cerbo GX’iga) on võimalik äpist jälgida ning saada infot, mis süsteemis parasjagu toimub. Nt kui palju on tarbimist, laadimist, mitu tundi hetke tarbimise juures akud veel vastu peavad, jne. Kui soetada päikesepaneeli komplekt, siis saab äpist teada ka nende kohta vajaliku info, kui palju on hetkel tootlust, mis on olnud ajalooline tootlus jne. Süsteemis on Victron Multiplus inverter-laadija. Tegemist on kaks-ühes seadmega, mis suudab toota 230V voolu ning kaldavoolu ühendamisel laadida akusid 120A võimekusega. Samuti lülitab see seade kaldavoolu olemasolul automaatselt ringi matkaauto 230V pistikud kaldavoolule. Ehk siis, kui kaldavool/välipistik on ühendatud, on võimalik olenemata inverteri enda võimekusest saada pistikutest kätte 16A/3600W võimsust.

Kui valid monitoorimiseks Cerbo GX ja GX Touch 50/70 süsteemi, saad vastavalt viie- või seitsmetolliselt puutetundlikult ekraanilt kohese ülevaate süsteemist ning hõlpsasti erinevaid sätteid ühe silmapilguga reguleerida. GX Touch ekraanilt on võimalik saada koheselt aku laetuse taset; seadmete energiatarbimist; päikesest ja vooluvõrgust saadavat energiat või kontrollida veepaagi taset ja toa temperatuuri (veetasemete ja toa temperatuuri jälgimine eeldab eraldi lisaandurite olemasolu). Samuti on võimalik oma süsteem kohandada kaugelt juhtimiseks ja jälgimiseks läbi Victron Remote Management(VRM) portaali (Cerbo GX peab olema WiFi levialas või on lisaks paigaldatud GX LTE seade).

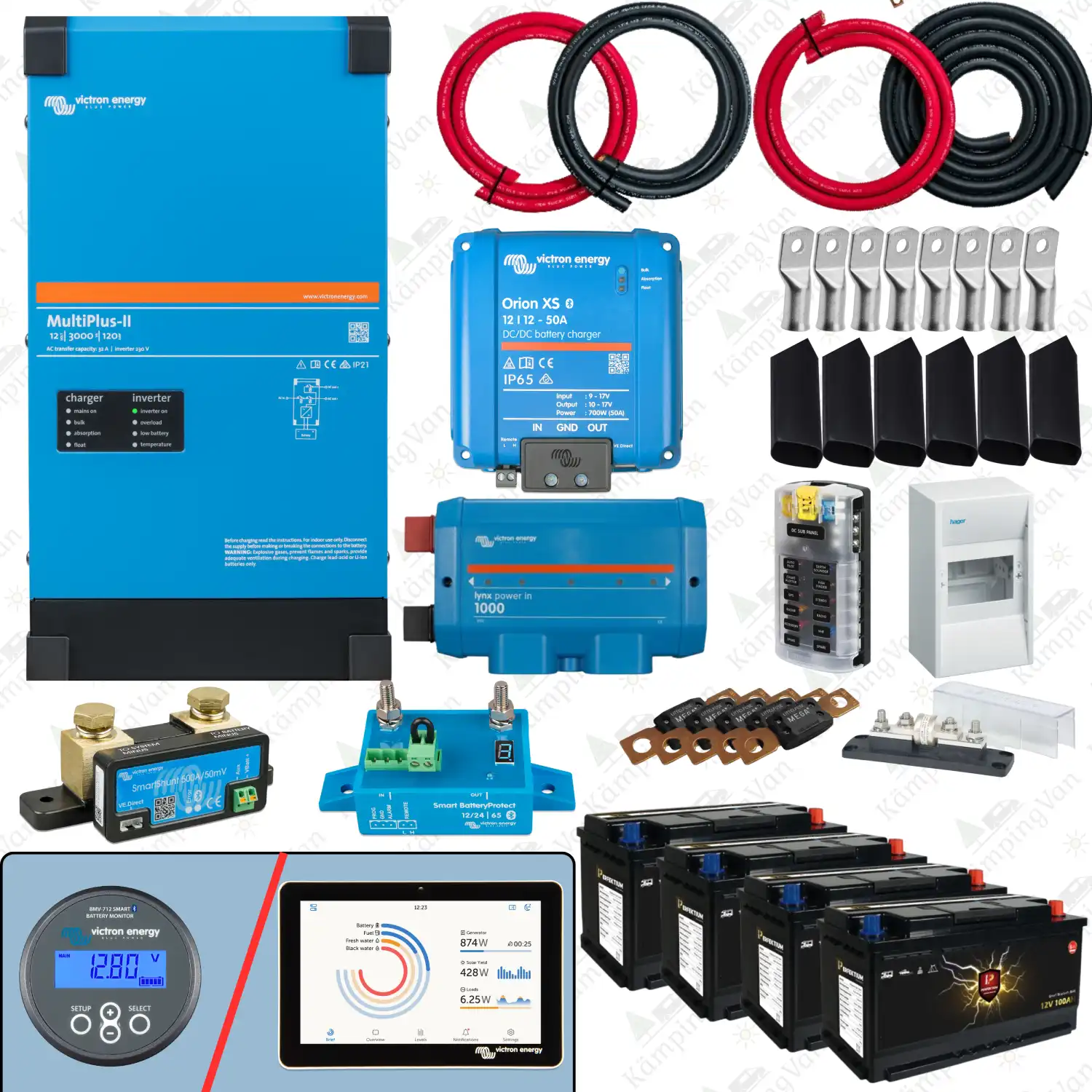

Süsteem koosneb:

• Victron MultiPlus-II 12/3000/120-32 inverter-laadija
• 2x Victron Orion TR Smart 12-12/30 Non-isolated DC-DC sõiduaeg laadimise seadmed(kokku 60A)
• Victron BMV-712 või Victron Cerbo GX + Touch 50/70 ekraaniga monitoorimissüsteem
• Victron Smart Battery Protect
• Victron Power-In
• 4x Perfektium LiFePO4 12.8V 100Ah akud soojendusplaatide, BMS-süsteemi ning Bluetooth ühilduvusega(läbi äpi)
• Koostamiseks vajalik elektriskeem + põhjalik toodete nimekiri(mis komponent kuhu käib)
• KÕIK vajalikud tarvikud, mida süsteemi kokkupanemiseks vaja on(eraldi pakendatult), sh erinevad
  • • • kaablikingad – 53tk
      • mõõtu lõigatud termokahanevad – 65tk
      • juhtmeotsad ja otsahülsid – 124tk
      • kaablid – kokku 86m
      • GM, MEGA ja CLASS-T kaitsmed
      • 12V kaitsmekarp ning 2x 230V kilbid koos vajalike seadmetega
      • Poldid, mutrid, seibid jms

Süsteemi paigaldamiseks on tarvis mõningaid eritööriistu. Mitte täielik, kuid siiski abiks olev nimekiri:

• Kaablikinga press kuni 120mm2 kaablikingadele
• Juhtmeotsade presstangid
• Juhtme puhastustangid
• Lõiketangid
• Kuumaõhupuhur või gaasipõleti
• Padrunite komplekt
• Multimeeter
• Erinevad näpitsad, kruvikeerajad

Komplekti orienteeruv tarneaeg on 2 nädalat.
