Elektrisüsteemi komplekt M

M-komplekt sobib hästi matkabussidele, kus on soov kasutada 12V külmikut ning mõningaid võimsamaid köögiseadmeid. Süsteem on disainitud optimaalsust silmas pidades. Akupank ja inverter-laadija on võimekamad kui S-komplektis, aga kõik muu oleme jätnud samaks, et säilitada väga hea hinna-vajaduste suhe. Inverter suudab toota 1000W pidevat võimsust, mis on piisav, et ära toita sülearvuti, lahjema võimsusega veekeetja/mikrolaineahju ning teiste < 1000W tarbijate vajadused. 12V 200 Ah LiFePO4 akupank tagab ca 2600 Wh kasutatavat mahtu. Näitliku keskmise tarbimise* juures piisab sellest ca 2 päevaks, kui absoluutselt mitte ühtegi amprit laadimist ei toimu. Samuti on süsteemis 30A võimekusega sõidu aeg laadimine ning 50A kaldavoolu laadimine.  See tähendab, et tühja akupanga suudavad laadijad vastavalt ∼6 või ∼4 tunniga täis laadida.

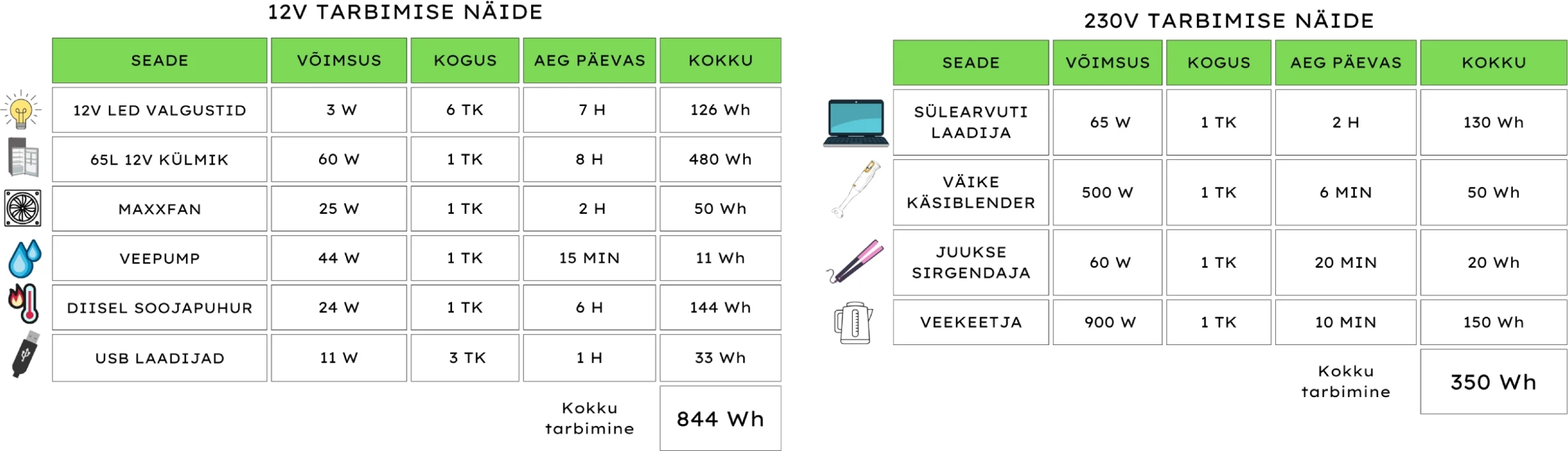

Näitlik keskmine tarbimine*

Kokku 1194 Wh päevast tarbimist(sh 12V kompressor külmik)

Süsteemi komponendid:

Süsteem on ülesse ehitatud kvaliteetsete ning väga tuntud Victroni toodete peale(v.a akud), millel on 5a garantii. Victroni seadmeid (v.a inverter) on võimalik äpist jälgida ning saada infot, mis süsteemis parasjagu toimub. Nt kui palju on tarbimist, laadimist, mitu tundi hetke tarbimise juures akud veel vastu peavad, jne. Kui soetada päikesepaneeli komplekt, siis saab äpist teada ka nende kohta vajaliku info, kui palju on hetkel tootlust, mis on olnud ajalooline tootlus jne. Süsteemis on Victron Multiplus inverter-laadija. Tegemist on kaks-ühes seadmega, mis suudab toota 230V voolu ning kaldavoolu ühendamisel laadida akusid 50A võimekusega. Samuti lülitab see seade kaldavoolu olemasolul automaatselt ringi matkaauto 230V pistikud kaldavoolule. Ehk siis, kui kaldavool/välipistik on ühendatud, on võimalik olenemata inverteri enda võimekusest saada pistikutest kätte 16A/3600W võimsust.

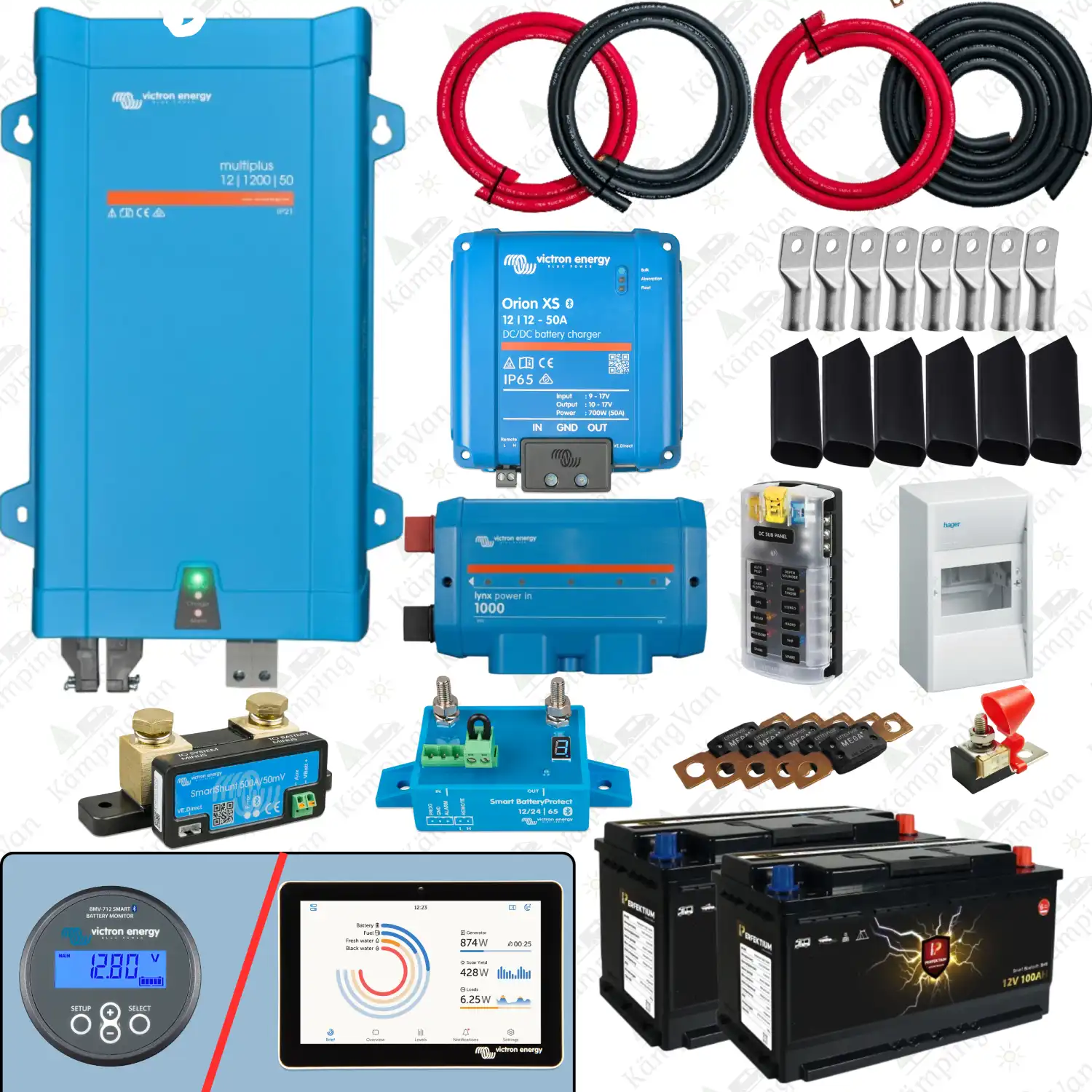

Süsteem koosneb:

• Victron Multiplus 12/1200/50 inverter-laadija
• Victron Orion TR Smart 12-12/30 Non-isolated DC-DC sõiduaeg laadimise seade
• Victron Smartshunt 500A monitoorimine
• Victron Smart Battery Protect
• Victron Power-In
• 2x Perfektium LiFePO4 12.8V 100Ah akud soojendusplaatide, BMS-süsteemi ning Bluetooth ühilduvusega(läbi äpi)
• Koostamiseks vajalik elektriskeem + põhjalik toodete nimekiri(mis komponent kuhu käib)
• KÕIK vajalikud tarvikud, mida süsteemi kokkupanemiseks vaja on(eraldi pakendatult), sh erinevad
  • • • kaablikingad – 36tk
      • mõõtu lõigatud termokahanevad – 44tk
      • juhtmeotsad ja otsahülsid – 95tk
      • kaablid – kokku 52m
      • GM, MEGA ja MRBF kaitsmed
      • 12V kaitsmekarp ning 230V kilp koos vajalike seadmetega
      • Poldid, mutrid, seibid jms

Süsteemi paigaldamiseks on tarvis mõningaid eritööriistu. Mitte täielik, kuid siiski abiks olev nimekiri:

• Kaablikinga press kuni 50mm2 kaablikingadele
• Juhtmeotsade presstangid
• Juhtme puhastustangid
• Lõiketangid
• Kuumaõhupuhur või gaasipõleti
• Padrunite komplekt
• Multimeeter
• Erinevad näpitsad, kruvikeerajad

Komplekti orienteeruv tarneaeg on 2 nädalat.
